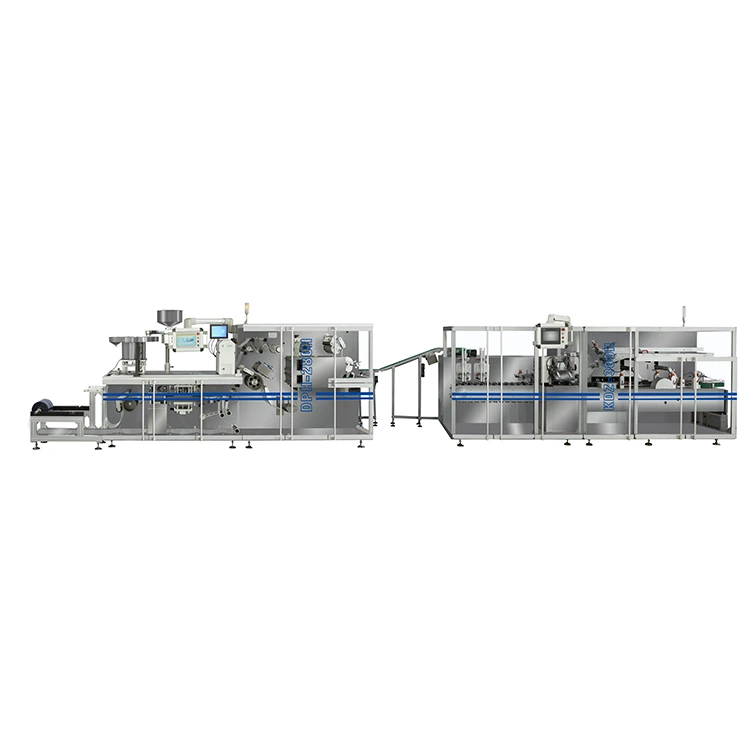

Mesin Pembungkusan Lepuh Kapsul Berkelajuan Tinggi Dan Mesin Karton

Mesin pembungkusan lepuh kapsul berkelajuan tinggi dan mesin karton menggandingkan mesin lepuh servo penuh DHP-280/KDZ-280H dengan kartoner berkelajuan tinggi KDZ-300. Selepas pek lepuh dibentuk, dimeterai dan ditebuk, ia dipindahkan ke bahagian karton untuk pengendalian risalah, pembukaan karton, sisipan produk dan penutupan karton. Bahagian penyusuan produk dikonfigurasikan mengikut dimensi lepuh dan keperluan pengeluaran, membenarkan barisan lengkap menyokong format pembungkusan farmaseutikal yang berbeza.

Proses Pembungkusan Lepuh-ke-Kadbod Bersepadu

Barisan ini mencipta aliran pembungkusan berterusan daripada pengeluaran lepuh kepada karton siap:

Pembentukan lepuh → Pengedap haba → Pencetakan / tebukan → Pelepasan lepuh → Penyuapan produk → Pembukaan kadbod → Penyisipan risalah → Pemuatan produk → Penutupan kadbod → Pelepasan kadbod siap

Bahagian lepuh menyediakan pek siap sebelum memindahkannya ke karton. Bahagian penyusuan dan pemindahan dikonfigurasikan mengikut dimensi lepuh sebenar dan keperluan keluaran, membantu mengurangkan pengendalian manual dan mengekalkan sambungan yang stabil antara kedua-dua mesin.

Bagi pengeluar farmaseutikal, konfigurasi ini sesuai untuk pengeluaran berterusan di mana pembungkusan lepuh dan karton perlu beroperasi sebagai satu proses yang diselaraskan.

Mesin Lepuh Servo Penuh DPH-380H

DHP-280/KDZ-280H membentuk, mengelak dan menebuk pek lepuh farmaseutikal sebelum ia memasuki bahagian karton. Ia menggunakan lapan motor servo Panasonic bebas dengan kawalan gerakan berasaskan skrin sentuh, membolehkan stesen pengeluaran individu dilaraskan melalui sistem kawalan.

Mesin ini menyokong pembungkusan lepuh PVC-ALU dan ALU-ALU dengan konfigurasi alatan yang sepadan.

Parameter Teknikal Utama

Parameter	Spesifikasi
Kawasan Pembentukan	300 × 380 mm
Membentuk Kedalaman	≤16 mm
Kelajuan PVC-ALU	120–150 kitaran/min, maks. 200 kitaran/min
Kelajuan ALU-ALU	60–80 kitaran/min, maks. 100 kitaran/min
Jumlah Kuasa	29 kW maks.
Tekanan Udara	0.4–0.7 MPa
Penggunaan Udara	200 L/j
Tekanan Air	0.1–0.25 MPa
Penggunaan Air	600 L/j
Dimensi Mesin	5600 × 1200 × 1800 mm
Berat Mesin	3500 kg
Bekalan Kuasa	Sistem lima wayar tiga fasa

Kawalan Servo Penuh

Bahagian pembentukan, tarikan, pengedap haba, pencetakan dan tebukan menggunakan kawalan servo bebas. Parameter pengeluaran boleh dilaraskan melalui HMI dan bukannya bergantung sepenuhnya pada pelarasan cam mekanikal.

Untuk pengilang farmaseutikal yang mengendalikan berbilang format lepuh, parameter yang disimpan boleh memudahkan pengeluaran berulang dan membantu mengekalkan tetapan mesin yang konsisten antara perubahan format.

Ciri Reka Bentuk DPH-380H

Platform Roll PVC Luaran

Membenarkan gulungan bahan diganti dengan lebih mudah tanpa mengganggu bahagian pembentukan utama.

Pemanasan Terkawal PID

Sistem pemanasan menyediakan pelarasan suhu terkawal untuk keadaan pembentukan dan pengedap yang lebih konsisten.

Mekanisme Pembentukan Lengan Lengkung

Struktur lengan melengkung membantu mengurangkan getaran semasa operasi pembentukan berterusan.

Reka Bentuk Acuan Slaid Dalam

Acuan menggunakan struktur slaid masuk untuk memudahkan penggantian dan mengurangkan kerja pemotongan yang tidak perlu.

Penggelek Daya tarikan yang disejukkan dengan air

Membantu mengawal suhu penggelek semasa operasi berterusan dan mengurangkan ubah bentuk bahan.

Rotary 120° Manipulator

Menyokong pemindahan produk terkawal dan penolakan individu terhadap papan lepuh yang rosak.

Output Kerajang Terkawal Servo

Penjajaran kursor membantu mengekalkan ketepatan pendaftaran semasa penyusuan kerajang aluminium.

Karton Kelajuan Tinggi KDZ-300

KDZ-300 menerima pek lepuh siap dan memuatkannya secara automatik ke dalam karton lipat. Kartoner beroperasi pada 200–280 kotak/min, manakala sistem suapan produk dikonfigurasikan mengikut dimensi lepuh dan susunan pemuatan sebenar.

Parameter Teknikal

Parameter	Spesifikasi
Model	KDZ-300
Kelajuan	200–280 kotak/min
Saiz Karton	70–180 × 35–80 × 14–50 mm
Berat Kertas Karton	250–350 g/m²
Saiz Risalah	80–250 × 90–170 mm
Risalah Lipatan	1–4 lipatan
kuasa	5 kW, 220V/380V
Tekanan Udara	≥0.6 MPa
Penggunaan Udara	160–200 L/min
Dimensi Mesin	4800 × 1600 × 1860 mm
Berat Mesin	4500 kg

KDZ-300 standard dibekalkan tanpa penyuap produk universal. Bahagian penyusuan direka mengikut saiz lepuh, bentuk, orientasi dan kuantiti pemuatan yang diperlukan.

Mengapa Mengintegrasikan Mesin Lepuh dan Kartoner?

Mesin pembungkusan lepuh kapsul dan karton berkelajuan tinggi mesti berfungsi pada kelajuan yang serasi dan mengekalkan pemindahan produk yang boleh dipercayai. Hanya meletakkan dua mesin kendiri bersama tidak menjamin pengeluaran yang stabil.

Konfigurasi KEDE mempertimbangkan sambungan antara kedua-dua mesin semasa peringkat kejuruteraan.

Pemindahan Produk Berterusan

Pek lepuh yang telah siap bergerak terus ke arah bahagian karton, mengurangkan pengumpulan dan pemuatan semula secara manual.

Pemakanan Khusus Produk

Penyumpan karton direka bentuk sekitar dimensi lepuh dan orientasi pelepasan sebenar.

Pengeluaran yang diselaraskan

Mesin lepuh dan karton dikonfigurasikan mengikut kapasiti pengeluaran yang diperlukan dan bukannya dianggap sebagai mesin yang tidak berkaitan.

Penyelarasan Projek Dipermudahkan

Antara muka mekanikal, suapan produk dan sambungan talian boleh dikendalikan oleh pasukan kejuruteraan yang sama.

Ujian Pra-Penghantaran

Barisan lengkap boleh diuji menggunakan produk pelanggan sebenar dan bahan pembungkusan sebelum penghantaran.

Sistem Pemakanan Kapsul

Untuk pembungkusan lepuh kapsul, talian boleh dilengkapi dengan penyuap trek berkelajuan tinggi FY-380.

Pengumpan direka untuk produk kapsul yang memerlukan penyusuan terkawal dan kedudukan sebelum pembentukan lepuh. Trek bergetar memandu kapsul ke arah bahagian pembentukan sambil mengekalkan kadar suapan terkawal.

Konfigurasi penyusuan boleh dilaraskan mengikut:

Keperluan	Pertimbangan Konfigurasi
Saiz Kapsul	Dimensi jejak dan suapan
Orientasi Produk	Arah dan kedudukan pemakanan
Susun Atur Lepuh	Susunan poket
Kelajuan Pengeluaran	Output penyuap dipadankan dengan DPH-380H
Jenis Produk	Bentuk dan dimensi kapsul

Konfigurasi ini sesuai untuk pengilang farmaseutikal yang menghasilkan pek lepuh PVC-ALU dan aplikasi aluminium bentuk sejuk terpilih.

Komponen Teras

Komponen elektrik dan pneumatik utama dipilih daripada jenama perindustrian yang mantap.

Komponen	Jenama
PLC	Siemens
Skrin sentuh	Siemens
Pemacu Kekerapan	Schneider
Motor Utama	Tai Li
Penderia Fotoelektrik / Kehampiran	SAKIT
Silinder / Injap Solenoid	Airtac
Pengekod / Geganti	Omron
Galas	Harbin

Spesifikasi komponen boleh disahkan mengikut konfigurasi mesin akhir dan keperluan projek.

Penyesuaian untuk Produk Lepuh Berbeza

Talian bersepadu tidak terhad kepada satu format lepuh tetap. Bahagian pemakanan dan karton boleh dikonfigurasikan mengikut produk sebenar pelanggan dan bahan pembungkusan.

Pemberian Lepuh

Pengumpan boleh direka bentuk mengikut:

● Panjang dan lebar lepuh

● Ketebalan lepuh

● Orientasi produk

● Bilangan lepuh setiap karton

● Urutan pemuatan yang diperlukan

Konfigurasi Karton

KDZ-300 menyokong dimensi karton dalam julat kerja standardnya. Keperluan karton khas boleh dinilai melalui ujian sampel sebelum pengeluaran.

Susun atur baris

Sambungan antara DPH-380H dan KDZ-300 boleh diatur mengikut:

● Ruang bengkel

● Arah pelepasan mesin

● Ketinggian penghantar

● Akses operator

● Peralatan huluan dan hiliran

Tetapan HMI

Parameter khusus produk boleh disimpan dalam sistem kawalan untuk memudahkan pengeluaran ulangan dan pengurusan format.

Modul Fungsian Pilihan

Modul tambahan boleh dipilih mengikut keperluan pembungkusan dan pemeriksaan sebenar.

Modul	Fungsi	Permohonan
Folder Kertas GUK	Pemprosesan risalah 1–4 kali ganda	Karton farmaseutikal
Pencetak Inkjet	Cetakan kelompok dan tarikh luput	Produk yang boleh dikesan
Pembaca Kod	Pengesahan kod	Kebolehkesanan produk
Unit Gam Panas-Cairan	Pengedap gam karton	Pembungkusan meterai tinggi
Pemeriksa Berat Dalam Talian	Kehadiran produk / pemeriksaan berat	Kawalan kualiti
Pelepasan Sisa Automatik	Mengeluarkan karton yang ditolak	Pengeluaran berkelajuan tinggi

Konfigurasi akhir ditentukan mengikut sampel produk, spesifikasi karton, kelajuan pengeluaran dan fungsi yang diperlukan.

Aliran Kerja Penyesuaian

1. Penilaian Produk & Pembungkusan

KEDE menyemak dimensi produk, spesifikasi lepuh, saiz karton, keperluan risalah dan sasaran kelajuan pengeluaran.

2. Ujian Sampel

Sampel pelanggan diuji pada peralatan yang berkaitan untuk mengesahkan prestasi penyusuan, pembentukan lepuh dan pengkartonan.

3. Kejuruteraan Talian

Pasukan kejuruteraan menentukan susunan penyuap, sambungan mesin, konfigurasi penghantar dan modul pilihan.

4. Pembuatan Mesin

Peralatan ini dihasilkan mengikut konfigurasi teknikal yang diluluskan dan lukisan pengeluaran.

5. Ujian Penerimaan Kilang

Barisan lengkap diuji dengan sampel pelanggan sebelum penghantaran. Operasi mesin, kestabilan suapan, pembentukan karton dan keluaran pembungkusan diperiksa semasa ujian.

6. Penyediaan Eksport

Selepas penerimaan, peralatan dibersihkan, dilindungi dan dibungkus untuk penghantaran antarabangsa bersama-sama dengan dokumentasi teknikal yang diperlukan.

Soalan Lazim

Bolehkah talian membungkus kedua-dua lepuh PVC-ALU dan ALU-ALU?

ya. DPH-380H menyokong kedua-dua format pembungkusan dengan konfigurasi perkakas yang sepadan.

Apakah kelajuan cartoning maksimum?

KDZ-300 dinilai sehingga 280 karton seminit, bergantung pada produk, konfigurasi penyuap dan format karton.

Bolehkah anda mereka bentuk penyuap untuk saiz lepuh kami?

ya. Penyumpan produk dikonfigurasikan mengikut dimensi lepuh, orientasi dan susunan pemuatan yang diperlukan.

Bolehkah anda menguji produk kami sebelum pengeluaran?

ya. KEDE boleh menjalankan ujian sampel menggunakan produk sebenar anda, lepuh, karton dan risalah.

Bolehkah talian mengendalikan kapsul?

ya. Penyumpan trek berkelajuan tinggi FY-380 boleh dikonfigurasikan untuk aplikasi penyusuan kapsul.

Apakah saiz kadbod yang boleh dikendalikan oleh KDZ-300?

Julat karton standard ialah 70–180 × 35–80 × 14–50 mm. Keperluan karton khas hendaklah dinilai melalui ujian sampel.

Bolehkah baris itu termasuk sisipan risalah dan pengekodan?

ya. Lipatan kertas, sisipan risalah, percetakan inkjet, bacaan kod dan modul pilihan lain boleh disepadukan mengikut keperluan projek.

Bolehkah baris lengkap disesuaikan?

ya. KEDE boleh menyesuaikan penyuap, bahagian pemindahan, konfigurasi kadbod, susun atur talian dan modul fungsi pilihan mengikut keperluan pengeluaran pelanggan.
