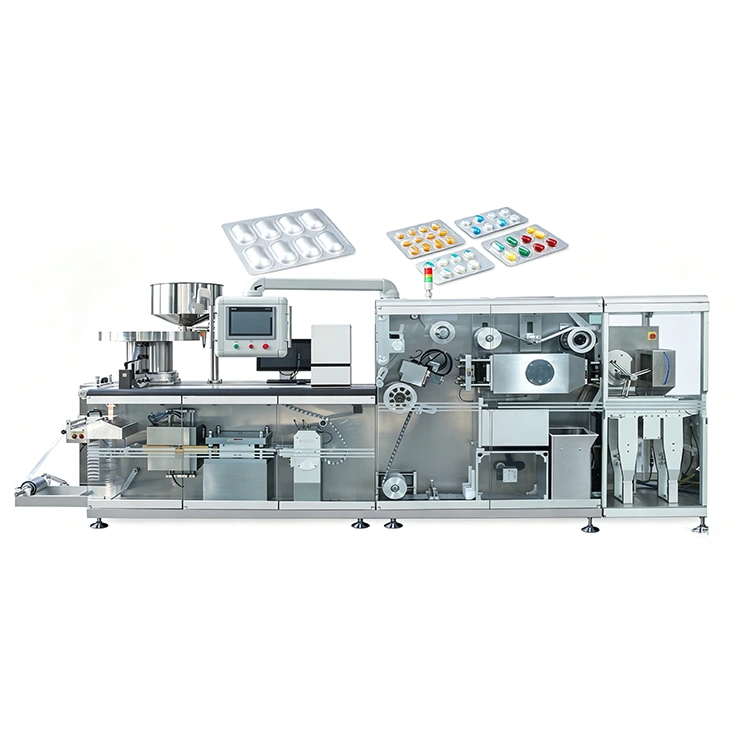

Mesin Lepuh Pil Kapsul Roll-Plate Berkelajuan Tinggi

Mesin lepuh pil kapsul Roll-plate berkelajuan tinggi ialah mesin pembungkusan lepuh dipacu servo termaju yang dibina di sekeliling pengawal gerakan Panasonic dan lapan paksi servo bebas. Daripada bergantung pada sesondol, gear dan rantai konvensional untuk penyegerakan mekanikal, setiap gerakan utama dikawal secara elektronik. Ini membolehkan pengendali melaraskan parameter pengeluaran melalui HMI dan bukannya menghentikan semula mesin secara mekanikal, menjadikan mesin terutamanya sesuai untuk barisan pengeluaran farmaseutikal yang mengendalikan perubahan produk yang kerap, menuntut sasaran output atau berbilang format lepuh.

Sebab mesin lepuh pil kapsul Roll-plate  Menggunakan Lapan Kapak Servo Bebas

Mesin lepuh tradisional secara mekanikal menyegerakkan pembentukan, penyusuan, pengedap dan penebuk melalui cam, gear dan rantai. Apabila produk atau perkakas berubah, pengendali mungkin perlu melaraskan pemasaan dan penjajaran mekanikal sebelum memulakan semula pengeluaran.

Mesin lepuh pil kapsul Roll-plate berkelajuan tinggi mengambil pendekatan yang berbeza.

Pengawal gerakan Panasonicnya menyelaraskan lapan paksi servo bebas, memberikan mesin kawalan elektronik ke atas pergerakan pengeluaran utama.

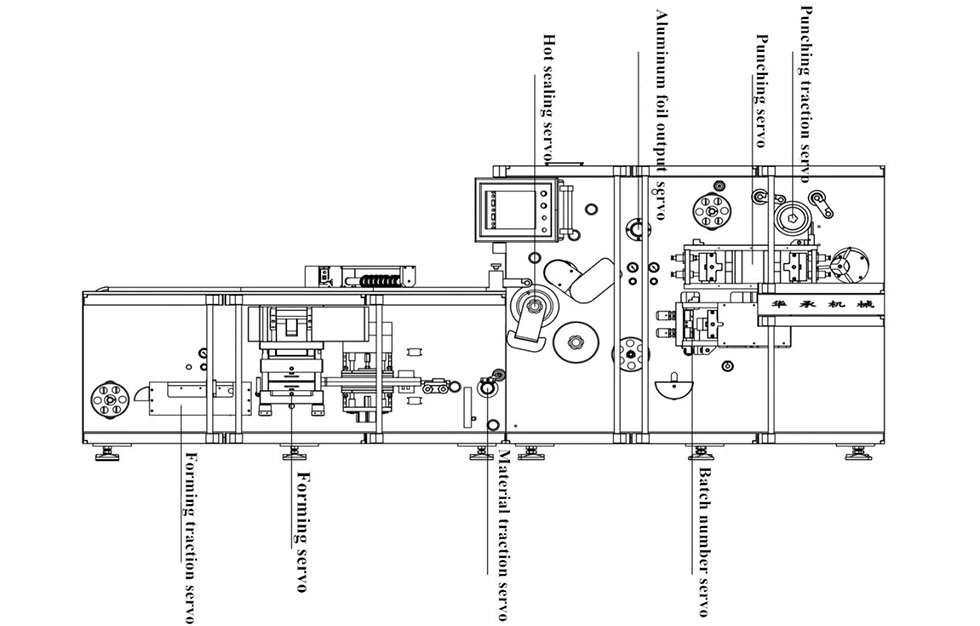

Paksi Servo	Fungsi Terkawal
1	Pemakanan bahan utama PVC / aluminium
2	Membentuk stesen
3	Membentuk daya tarikan
4	Pemakanan aktif aluminium foil
5	Stesen pengedap haba
6	Percetakan nombor kelompok
7	Daya tarikan menumbuk
8	Stesen tebuk

Hasilnya ialah mesin yang penyegerakan dikendalikan terutamanya melalui kawalan gerakan elektronik dan bukannya pelarasan masa mekanikal.

Maksud Ini untuk Pengendali

Pertukaran berasaskan parameter

Tetapan pengeluaran boleh dilaraskan melalui sistem kawalan dan bukannya meletakkan semula cam dan komponen pemasaan mekanikal.

Penyegerakan elektronik

Lapan paksi servo berfungsi mengikut parameter gerakan yang diprogramkan, membantu mengekalkan penyelarasan antara penyusuan bahan, pembentukan, pengedap dan tebukan.

Penyelesaian masalah yang dipermudahkan

Sistem kawalan boleh mengenal pasti stesen yang berkaitan dan memaparkan maklumat operasi pada HMI.

Mengurangkan haus mekanikal

Seni bina servo menghilangkan banyak komponen pemasaan sesondol, rantai dan gear konvensional yang tertakluk kepada haus mekanikal.

Sokongan teknikal jauh

Dengan akses jauh yang dibenarkan, jurutera KEDE boleh membantu dengan PLC dan diagnostik servo.

Output Kelajuan Tinggi untuk Lepuh ALU-PVC dan ALU-ALU

Mesin lepuh pil kapsul Roll-plate berkelajuan tinggi kami direka untuk kedua-dua pembungkusan lepuh ALU-PVC konvensional dan pembungkusan lepuh ALU-ALU penghalang lebih tinggi.

Format Pembungkusan	Kelajuan Pengeluaran Mantap	Kelajuan Maksimum
ALU-PVC	120–150 keratan/min	200 potong/min
ALU-ALU	60–80 keratan/min	100 potong/min

Kelajuan pengeluaran yang disyorkan bergantung pada bahan, ciri produk, susun atur rongga, kedalaman pembentukan dan parameter pengeluaran lain.

Daripada menganggap kelajuan maksimum sebagai satu-satunya penunjuk prestasi, DPH-380H direka untuk mengekalkan penyusuan, pembentukan, pengedap dan penebuk terkawal sepanjang kitaran pengeluaran.

Kejuruteraan Dibina Di Sekitar Setiap Stesen Pengeluaran

Mesin lepuh pil kapsul Roll-plate berkelajuan tinggi tidak bergantung pada satu pemacu berkelajuan tinggi. Prestasinya datang daripada menyelaraskan stesen individu sepanjang proses pembungkusan.

Suapan Bahan Dwi-Roll

Platform PVC dua gulung luaran menyokong dua gulung secara serentak, membolehkan pengendali menyediakan gulungan seterusnya semasa bahan semasa masih dalam pengeluaran. Ini membantu mengurangkan masa henti pertukaran bahan.

Pemakanan Bahan Aktif

Suapan bahan dipacu servo secara aktif menarik web melalui mesin dan bukannya hanya bergantung pada pergerakan pasif. Pembetulan web automatik membantu mengekalkan kedudukan tali pinggang lepuh dan mengurangkan ubah bentuk bahan semasa pemprosesan.

Pemanasan PID Bebas

Plat pemanasan atas dan bawah menggunakan kawalan suhu PID untuk pengurusan pemanasan yang lebih tepat. Plat boleh dibuka secara bebas melalui skrin sentuh semasa benang bahan.

Pembentukan Didorong Servo

Stesen pembentuk menggunakan struktur servo dan lengan engkol bebas dan bukannya pemacu dua cam konvensional. Acuan menggunakan struktur pemasangan slot kad yang direka untuk memudahkan penggantian tanpa menyambung semula paip penyejuk.

Daya tarikan Pembentukan yang Disejukkan dengan Air

Daya tarikan membentuk pacuan servo menggunakan lejang 320 × 380 mm dan pengapit udara dwi dengan pelarasan anjal untuk menampung ketebalan bahan yang berbeza.

Pemakanan Produk Fleksibel

Pengumpan trek boleh laras boleh mengendalikan tablet bulat, kapsul, tablet persegi dan produk berbentuk. Getaran skrin bebas membantu memisahkan produk dan menyokong peletakan terkawal ke dalam rongga individu.

Suapan Kerajang Aluminium Aktif

Suapan kerajang aluminium dipacu servo dengan tork malar. Pendaftaran fotoelektrik menyelaraskan grafik foil pracetak dengan rongga lepuh, manakala mekanisme anti-kedut membantu mengawal foil semasa penyusuan.

Pengedap Roller Berkelajuan Tinggi

Stesen pengedap haba servo bebas menggunakan penggelek mesh berdiameter besar untuk memberikan tekanan pengedap yang konsisten pada kelajuan pengeluaran yang tinggi. Penggelek pra-mampatan terbalik yang disejukkan air membantu mengawal ubah bentuk pakej, terutamanya dalam aplikasi ALU-ALU.

Pengekodan Kelompok Servo

Unit pencetakan nombor kelompok menggunakan struktur jenis laci untuk pemasangan dan pelarasan. Tekanan percetakan boleh dilaraskan melalui mekanisme berulir.

Sistem Penebuk Servo

Daya tarikan tebukan dan tebukan yang dikawal servo dalam penyegerakan dengan web pembungkusan dan garisan koyakan. Penggelek pra-mampatan dan sistem panduan tebukan membantu menstabilkan bahan semasa pemotongan berkelajuan tinggi.



Pengendalian Produk dan Pengesahan Kualiti

Pembungkusan lepuh berkelajuan tinggi memerlukan pembentukan dan pengedap yang lebih tepat. Mesin juga mesti mengenal pasti dan mengeluarkan plat yang rosak sebelum memasuki proses hiliran.

Mesin lepuh pil kapsul Roll-plate berkelajuan tinggi menggunakan sistem pengesahan empat peringkat yang meliputi:

1.  Pengesanan fotoelektrik

2.  Pengesahan penghapusan skrap

3.  Pemeriksaan produk siap

4.  Pengesahan skrap manual

Jika kiraan yang dijangkakan tidak selaras, mesin boleh berhenti untuk pemeriksaan dan bukannya membenarkan percanggahan yang tidak dapat diselesaikan berterusan melalui pengeluaran.

Manipulator berputar 120° juga digunakan untuk pengendalian dan penolakan produk siap. Mengikut spesifikasi yang dibekalkan, reka bentuk ini bertujuan untuk meningkatkan kelajuan pengendalian, mengurangkan tepi sisa dan membenarkan penolakan individu supaya hanya plat yang rosak dikeluarkan.

Spesifikasi Teknikal

Parameter	DPH-380H
Model	DPH-380H
Dimensi Mesin (L × W × H)	5600 × 1200 × 1800 mm
Berat Mesin	3500 kg
Kawasan Pembentukan	300 × 380 mm
Kedalaman Pembentukan Maksimum	≤16 mm
Jumlah Kuasa	29 kW
Sistem Kawalan	Pengawal Pergerakan Panasonic + 8 Paksi Servo
Pengedap Haba	Pengedap Haba Jenis Roller
Kelajuan ALU-PVC	120–150 potongan/min stabil; 200 keratan/min maksimum
Kelajuan ALU-ALU	60–80 potongan/min stabil; 100 pemotongan/min maksimum



Tempat Kawalan Servo Mengubah Pengeluaran Lepuh

Keperluan Pengeluaran	Pemacu Mekanikal Konvensional	DPH-380H
Pemacu Utama	Cam, gear dan rantai	8 paksi servo bebas
Penyegerakan	Masa mekanikal	Penyegerakan elektronik
Tukar ganti	Pelarasan mekanikal dan larian percubaan	Pelarasan berasaskan parameter
Pertukaran Biasa	2–4 jam dinyatakan	20–30 minit dinyatakan
Pakai Komponen	Cam dan memakai rantai	Mengurangkan haus pemasaan mekanikal
Pengenalpastian Kerosakan	Penyelesaian masalah manual	Maklumat stesen berasaskan HMI
Diagnosis Jauh	Terhad	Sokongan jauh PLC / servo
Keluaran ALU-PVC	80–120 pemotongan/min dinyatakan	120–150 mantap; 200 maksimum

Komponen Utama

Mesin lepuh pil kapsul Roll-plate berkelajuan tinggi DPH-380H menggunakan komponen perindustrian daripada pembekal sedia ada untuk sistem kawalan, penderiaan, pneumatik dan transmisi utamanya.

Komponen	Jenama / Konfigurasi
Kawalan Pergerakan	Panasonic
Sistem Servo	Panasonic
Komponen Elektrik	Schneider
Penderia	SAKIT
Komponen Pneumatik	Airtac
Pengurang	RECKON, Itali

Konfigurasi komponen ini menyokong seni bina dipacu servo mesin dan memudahkan penyelenggaraan dan sokongan teknikal.



Konfigurasi Mesin Standard

Setiap mesin lepuh pil kapsul Roll-plate berkelajuan tinggi dibekalkan dengan peralatan teras yang diperlukan untuk proses pengeluaran lepuh yang dikonfigurasikan.

● Mesin lengkap dengan sistem 8-servo

● Pengawal gerakan Panasonic

● Lapan motor servo

● Satu set acuan khusus produk

● Platform PVC dua gulung luaran

● Pembetulan bahan automatik

● Pendaftaran fotoelektrik

● Sistem pembentukan dipacu servo

● Sistem pengedap haba servo

● Sistem tebukan servo

● Manipulator putar 120°

● Pengesahan kualiti empat peringkat

● HMI skrin sentuh berwarna 11 inci

● Dokumentasi teknikal bahasa Inggeris

● Ujian penerimaan kilang pra-penghantaran

Mesin boleh diuji dengan sampel pelanggan sebelum penghantaran, dengan penyaksian video tersedia mengikut maklumat projek yang dibekalkan.



Soalan Lazim

1. Apakah mesin pembungkusan lepuh DPH-380H?

DPH-380H ialah mesin pembungkusan lepuh dipacu servo berkelajuan tinggi yang direka untuk aplikasi lepuh farmaseutikal dan lain-lain yang sesuai. Ia menggunakan lapan paksi servo bebas yang diselaraskan oleh pengawal gerakan Panasonic.

2. Apakah kelebihan menggunakan lapan paksi servo?

Setiap pergerakan pengeluaran utama boleh dikawal secara bebas, termasuk pemberian bahan, pembentukan, pengedap, pencetakan kelompok dan tebukan. Ini menyediakan penyegerakan elektronik dan mengurangkan pergantungan pada pelarasan masa mekanikal.

3. Bolehkah pakej DPH-380H kedua-dua ALU-PVC dan ALU-ALU melepuh?

ya. Mesin ditentukan untuk pembungkusan lepuh ALU-PVC dan ALU-ALU. Kelajuan dan konfigurasi pengeluaran berbeza-beza mengikut bahan dan produk yang dipilih.

4. Apakah kelajuan maksimum DPH-380H?

Untuk pembungkusan ALU-PVC, kelajuan mantap yang dinyatakan ialah 120–150 pemotongan/min, dengan maksimum 200 pemotongan/min. Untuk ALU-ALU, kelajuan tetap ialah 60–80 pemotongan/min, dengan maksimum 100 pemotongan/min.

5. Berapa lama masa penukaran mesin diambil?

Perbandingan yang dibekalkan menentukan kira-kira 20–30 minit untuk DPH-380H di bawah konfigurasi yang dinyatakan, berbanding dengan 2–4 jam untuk mesin mekanikal konvensional. Masa sebenar bergantung pada produk, acuan dan pengendali.

6. Bolehkah mesin mengendalikan bentuk tablet yang berbeza?

ya. Pengumpan trek boleh laras direka untuk memuatkan tablet bulat, kapsul, tablet persegi dan produk berbentuk. Konfigurasi penyusuan akhir hendaklah disahkan mengikut produk.

7. Bolehkah mesin menyelaraskan kerajang aluminium pracetak?

ya. Sistem penyuapan aluminium foil termasuk pendaftaran fotoelektrik untuk menjajarkan grafik pracetak dengan kedudukan rongga lepuh.

8. Bagaimanakah mesin mengurangkan sisa pembungkusan lepuh?

DPH-380H menggunakan pembetulan bahan automatik, penyuapan foil terkawal dan pengesahan empat peringkat. Manipulator berputar juga boleh menolak plat individu yang rosak dan bukannya membuang keseluruhan kumpulan produk siap.

9. Bolehkah KEDE menguji produk kami sebelum penghantaran?

ya. KEDE boleh menjalankan ujian penerimaan kilang menggunakan sampel pelanggan dan bahan pembungkusan sebelum penghantaran. Kesaksian video secara langsung juga disediakan mengikut susunan projek.

10. Apakah maklumat yang diperlukan untuk sebut harga DPH-380H?

Sediakan jenis dan dimensi produk, susun atur rongga, bahan pembungkusan, output sasaran dan pelabuhan destinasi. KEDE kemudiannya boleh mengesyorkan konfigurasi perkakas dan menyediakan spesifikasi mesin, masa utama dan sebut harga.
